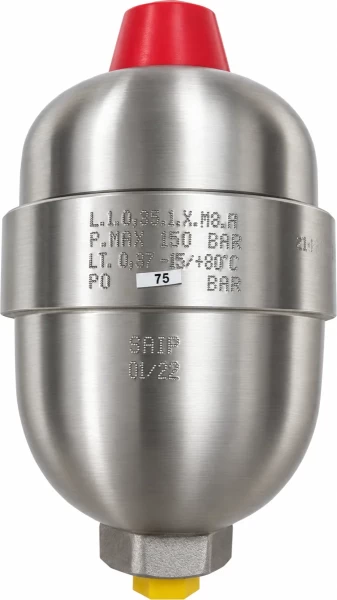

Демпфер пульсаций SAIP L 0,35/150 (нержавеющая сталь)

Мембранный демпфер пульсаций SAIP L 0,35/150 из нержавеющей стали предназначен для сглаживания пульсаций давления и гидравлических колебаний в системах высокого давления. Особенно актуален для установок на базе плунжерных насосов, для которых периодические пульсации потока являются характерной особенностью работы.

Гидропневматический принцип работы позволяет компенсировать изменения давления в напорной магистрали: демпфер принимает часть рабочей жидкости при повышении давления и возвращает её при снижении. Это позволяет уменьшить амплитуду пульсаций и динамические нагрузки на трубопроводы, рукава высокого давления, фитинги, клапаны, манометры и другие элементы системы.

Модель L 0,35/150 имеет номинальный объём 0,35 л и рассчитана на максимальное рабочее давление до 150 бар. Рабочая жидкость отделена мембраной от газовой полости, заполненной азотом (N₂). SAIP предусматривает несколько материалов мембраны в зависимости от рабочей среды, поэтому конкретный материал мембраны без полного кода исполнения здесь не указываю.

Подключение со стороны рабочей жидкости - 1/2" NPT с внутренней резьбой. Компактные размеры позволяют устанавливать демпфер непосредственно в напорной части насосного агрегата: высота составляет 157 мм, диаметр корпуса - 94 мм, максимальный наружный диаметр - около 99,5 мм. Масса - 2,9 кг.

Корпус изготовлен из нержавеющей стали. Такое исполнение предназначено для систем, где наряду с демпфированием пульсаций требуется повышенная коррозионная стойкость оборудования. SAIP предусматривает нержавеющие исполнения для мембранных аккумуляторов этой серии.

SAIP L 0,35/150 может применяться в аппаратах высокого давления, насосных агрегатах, испытательных стендах и стационарных системах на базе плунжерных насосов, работающих в пределах допустимых параметров демпфера.

Производитель: SAIP S.r.l., Италия
Серия: L
Исполнение: L 0,35/150
Объем: 0,35 л
Максимальное давление: 150 бар
Подключение: 1/2" NPT внутр.
Газ: азот (N₂)
Материал корпуса: нержавеющая сталь

Габаритные размеры
