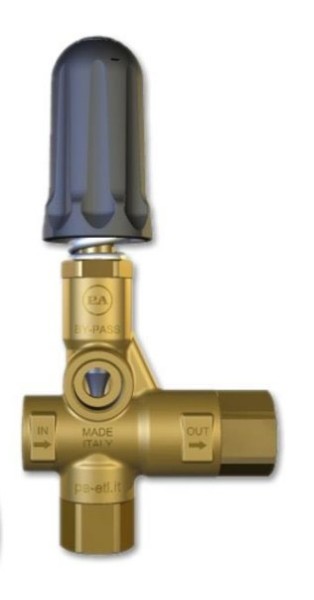

Разгрузочный клапан VB 85 RV/180 — регулировочный перепускной клапан (байпас) для насосов и аппаратов высокого давления. Обеспечивает безопасную и стабильную работу системы за счёт автоматического контроля давления в нагнетательной магистрали.
Основные функции:
- регулировка рабочего давления (осуществляется поворотом ручки/винта);
- автоматический перепуск жидкости из нагнетательной магистрали во всасывающую при превышении установленного давления;
- защита системы от перегрузок (например, при закрытии магистрали краном).
Характеристики
- максимальное давление: 180 бар;
- производительность: 80 л/мин;
- присоединительные размеры: вход — 1/2" г, выход — 1/2" г;
- материал корпуса: латунь;
- максимальная температура рабочей среды: 90 °C;
Вес: 1,15 кг.
Принцип работы
При нормальном давлении клапан закрыт, жидкость движется по нагнетательной магистрали.
При превышении установленного давления клапан открывается, перепускает часть жидкости в линию Бай-пасс.
После снижения давления до нормы клапан закрывается, восстанавливая штатный режим работы.
Весь поток из насоса в систему должен быть направлен через разгрузочный клапан, для защиты насоса и всей системы от возможных скачков давления в случае засорения, отключения или иного сбоя системы.
Разгрузочный клапан (Unloader) с системой Bypass, позволяет работать насосу в холостом режиме, а также может быть использован в качестве регулятора давления/потока. Может использоваться в системах, где с одного насоса идет разводка на несколько линий. Также возможно использование в системах, где работают несколько насосов на одну линию.

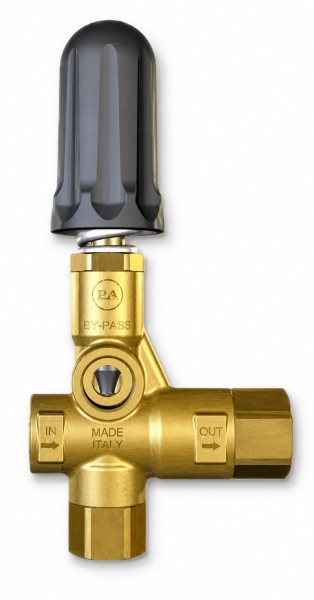

Разгрузочный клапан VB 85Rv/180; вход 1/2"г, выход 1/2"г., 85л/мин 160 бар, артикул: 60.0427.00
