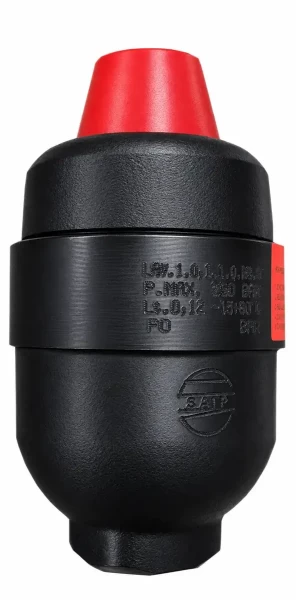

Демпфер пульсаций SAIP L/LAV.0.1/330

Мембранный демпфер пульсаций SAIP L/LAV.0.1/330 предназначен для сглаживания пульсаций давления и гидравлических колебаний в системах высокого давления. Особенно актуален для установок на базе плунжерных насосов, для которых периодические пульсации потока являются характерной особенностью работы.

Гидропневматический принцип работы позволяет компенсировать изменения давления в напорной магистрали: демпфер принимает часть рабочей жидкости при повышении давления и возвращает её при снижении. Это позволяет уменьшить амплитуду пульсаций и динамические нагрузки на трубопроводы, рукава высокого давления, фитинги, клапаны, манометры и другие элементы системы.

Модель L/LAV.0.1/330 имеет номинальный объём 0,1 л и рассчитана на максимальное рабочее давление до 330 бар. Рабочая жидкость отделена от газовой полости мембраной из NBR. Газовая полость заполнена азотом (N₂), который выполняет функцию упругого элемента и обеспечивает работу гидропневматического демпфера.

Подключение со стороны рабочей жидкости - M18×1,5. Компактные размеры позволяют устанавливать демпфер непосредственно в напорной части насосного агрегата: высота составляет 128 мм, диаметр корпуса - 73 мм, максимальный наружный диаметр - около 77 мм. Масса - 1,9 кг.

Корпус изготовлен из углеродистой стали с защитным покрытием. Такое исполнение хорошо подходит для установки внутри рамы или корпуса профессионального насосного оборудования.

SAIP L/LAV.0.1/330 может применяться в аппаратах высокого давления, насосных агрегатах, испытательных стендах и стационарных системах на базе плунжерных насосов, работающих в пределах допустимых параметров демпфера.

Производитель: SAIP S.r.l., Италия
Серия: L / LAV
Исполнение: L/LAV.0.1/330
Объем: 0,1 л
Максимальное давление: 330 бар
Материал мембраны: NBR
Газ: азот (N₂)
