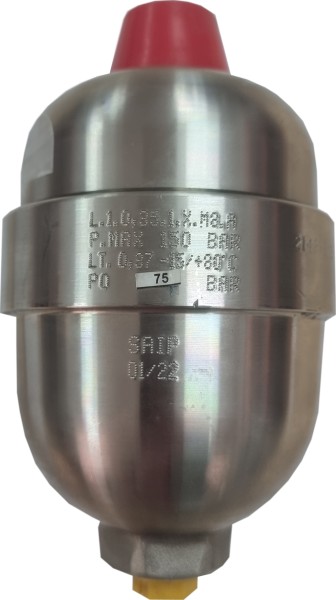

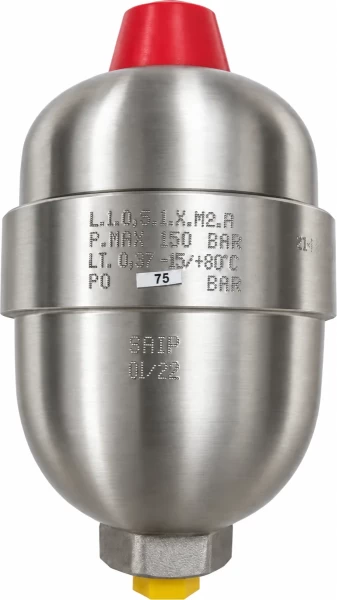

Демпфер пульсаций SAIP LAV 0,5/150 (нержавеющая сталь)

Мембранный демпфер пульсаций SAIP LAV 0,5/150 из нержавеющей стали предназначен для сглаживания пульсаций давления и гидравлических колебаний в системах высокого давления. Особенно актуален для установок на базе плунжерных насосов, для которых периодические пульсации потока являются характерной особенностью работы.

Гидропневматический принцип работы позволяет компенсировать изменения давления в напорной магистрали: демпфер принимает часть рабочей жидкости при повышении давления и возвращает её при снижении. Это позволяет уменьшить амплитуду пульсаций и динамические нагрузки на трубопроводы, рукава высокого давления, фитинги, клапаны, манометры и другие элементы системы.

Модель LAV 0,5/150 имеет номинальный объём 0,5 л и рассчитана на максимальное рабочее давление до 150 бар. Рабочая жидкость отделена мембраной от газовой полости, заполненной азотом (N₂). Сжатый азот выполняет функцию упругого элемента и обеспечивает работу гидропневматического демпфера.

Подключение со стороны рабочей жидкости - 1/2" NPT с внутренней резьбой. Высота демпфера составляет 172 мм, диаметр корпуса - 94 мм, максимальный наружный диаметр - 116 мм. Масса - 4,1 кг.

Корпус изготовлен из нержавеющей стали AISI 316L. Такое исполнение обладает повышенной коррозионной стойкостью и подходит для оборудования, работающего с водой, во влажной среде и в системах, где применение обычной углеродистой стали нежелательно.

SAIP LAV 0,5/150 может применяться в аппаратах высокого давления, насосных агрегатах, испытательных стендах и стационарных системах на базе плунжерных насосов, работающих в пределах допустимых параметров демпфера.

Производитель: SAIP S.r.l., Италия
Серия: LAV
Исполнение: LAV 0,5/150
Объем: 0,5 л
Максимальное давление: 150 бар
Подключение: 1/2" NPT внутр.
Газ: азот (N₂)
Материал корпуса: нержавеющая сталь AISI 316L

Габаритные размеры
