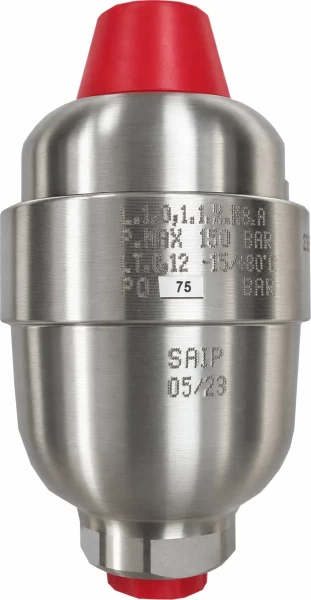

Демпфер пульсаций SAIP L 0,1/150 (нержавеющая сталь)

Мембранный демпфер пульсаций SAIP L 0,1/150 из нержавеющей стали предназначен для сглаживания пульсаций давления и гидравлических колебаний в системах высокого давления. Особенно актуален для установок на базе плунжерных насосов, для которых периодические пульсации потока являются характерной особенностью работы.

Гидропневматический принцип работы позволяет компенсировать изменения давления в напорной магистрали: демпфер принимает часть рабочей жидкости при повышении давления и возвращает её при снижении. Это позволяет уменьшить амплитуду пульсаций и динамические нагрузки на трубопроводы, рукава высокого давления, фитинги, клапаны, манометры и другие элементы системы.

Модель L 0,1/150 имеет номинальный объём 0,1 л и рассчитана на максимальное рабочее давление до 150 бар. Рабочая жидкость отделена от газовой полости мембраной из NBR. Газовая полость заполнена азотом (N₂), который выполняет функцию упругого элемента и обеспечивает работу гидропневматического демпфера. SAIP предусматривает для мембранных аккумуляторов различные материалы мембран, включая NBR; здесь используем согласованное исполнение NBR.

Подключение со стороны рабочей жидкости - 1/2" NPT с внутренней резьбой. Компактные размеры позволяют устанавливать демпфер непосредственно в напорной части насосного агрегата: высота составляет 128 мм, диаметр корпуса - 73 мм, максимальный наружный диаметр - около 77 мм. Масса - 1,9 кг.

Корпус изготовлен из нержавеющей стали. Такое исполнение подходит для оборудования, где требуется повышенная коррозионная стойкость, в том числе при эксплуатации с водой и в условиях повышенной влажности. SAIP предусматривает нержавеющие исполнения мембранных гидроаккумуляторов как отдельный вариант материала корпуса.

SAIP L 0,1/150 может применяться в аппаратах высокого давления, насосных агрегатах, испытательных стендах и стационарных системах на базе плунжерных насосов, работающих в пределах допустимых параметров демпфера.

Производитель: SAIP S.r.l., Италия
Серия: L
Исполнение: L 0,1/150
Объем: 0,1 л
Максимальное давление: 150 бар
Подключение: 1/2" NPT внутр.
Материал мембраны: NBR
Газ: азот (N₂)
Материал корпуса: нержавеющая сталь

Габаритные размеры
