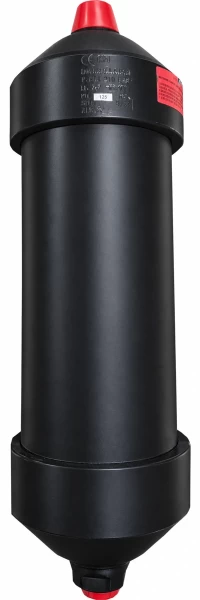

Демпфер пульсации SAIP L/LAV 2,5/210

Мембранный демпфер пульсаций SAIP L/LAV 2,5/210 предназначен для сглаживания пульсаций давления и гидравлических колебаний в системах высокого давления. Особенно актуален для установок на базе плунжерных насосов, для которых периодические пульсации потока являются характерной особенностью работы.

Гидропневматический принцип работы позволяет компенсировать изменения давления в напорной магистрали: демпфер принимает часть рабочей жидкости при повышении давления и возвращает её при снижении. Это позволяет уменьшить амплитуду пульсаций и динамические нагрузки на трубопроводы, рукава высокого давления, фитинги, клапаны, манометры и другие элементы системы.

Модель L/LAV 2,5/210 имеет номинальный объём 2,5 л и рассчитана на максимальное рабочее давление до 210 бар. Рабочая жидкость отделена от газовой полости мембраной из NBR. Газовая полость заполнена азотом (N₂), который выполняет функцию упругого элемента и обеспечивает работу гидропневматического демпфера.

Подключение со стороны рабочей жидкости - G3/4 с внутренней резьбой. Высота демпфера составляет 440 мм, диаметр корпуса - 120 мм, максимальный наружный диаметр - 137 мм. Масса - 14 кг.

Корпус изготовлен из углеродистой стали с защитным покрытием. Увеличенный объём 2,5 л позволяет применять демпфер в производительных насосных агрегатах и системах, где требуется компенсация значительных пульсаций потока.

SAIP L/LAV 2,5/210 может применяться в аппаратах высокого давления, насосных агрегатах, испытательных стендах и стационарных системах на базе плунжерных насосов, работающих в пределах допустимых параметров демпфера.

Производитель: SAIP S.r.l., Италия
Серия: L / LAV
Исполнение: L/LAV 2,5/210
Объем: 2,5 л
Максимальное давление: 210 бар
Подключение: G3/4 внутр.
Материал мембраны: NBR
Газ: азот (N₂)

Габаритные размеры
