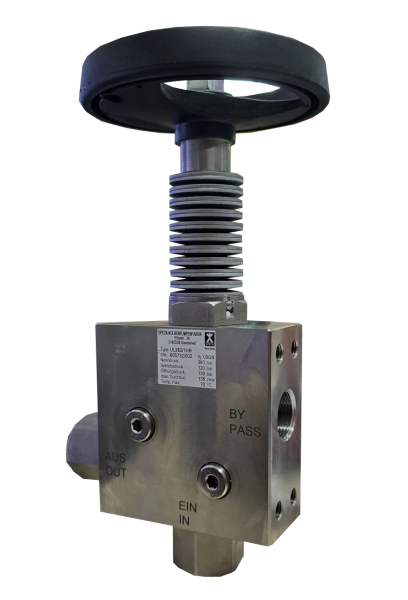

Разгрузочный клапан UL 262/1HR

Регулировочный, перепускной клапан, регулятор высокого давления , байпас ( by-pass) для насосов и аппаратов высокого давления.
Давление регулируется путём поворота ручки и винта. При превышении установленного уровня устройство автоматически перепускает жидкость из нагнетательной магистрали насоса во всасывающую. Это происходит, например, при перекрытии магистрали высокого давления посредством пистолета или крана.

Разгрузочные клапаны (Unloader VALVES), производства Speck Triplex (Германия)

Конструктивные особенности:
• Компактные размеры.
• Корпус клапана изготовлен из нерж.стали AISI 303
• Сменные седла клапанов из нержавеющей стали.
• Варианты подключения для манометров, реле давления и расходомеров.
• Дополнительная регулировка давления с помощью маховика.

Функциональное описание:
Весь расход должен проходить через клапан. Если заданное рабочее давление превышено, клапан работает как пропорциональный перепускной клапан.
После закрытия распылительного пистолета клапан переключается в режим безнапорного байпаса. Давление распыления остается постоянным от пистолета до
клапана.

Клапан может работать с несколькими распылительными пистолетами, а несколько насосов также могут быть подключены через общую напорную линию.

Настройка давления:

1. Полностью отпустите клапан, т.е. ослабьте гайку и маховик, чтобы шток поршня можно было переместить вручную.
2. При работающем насосе и открытом пистолете (если имеется несколько пистолетов, откройте все пистолеты), пружина сжатия предварительно нагружена гайкой через центрирующий диск до тех пор, пока не будет достигнуто желаемое рабочее давление или вода больше не будет вытекать из байпасной стороны.
Для версий с маховиком установите максимальное рабочее давление, завинтив и зафиксировав стопорные гайки на центрирующем диске. Рабочее давление можно изменять до максимального давления, поворачивая маховик.
Если отверстие сопла точно отрегулировано в соответствии с расходом и давлением насоса, вода не должна вытекать из байпаса при достижении рабочего давления.
Если отверстие сопла слишком мало, так что весь расход не может проходить через сопло при достижении максимального давления насоса, клапан никогда не должен устанавливаться выше максимального рабочего давления насоса. Байпас должен оставаться частично открытым. Однако в этом случае рекомендуется использовать подходящие насадки.
