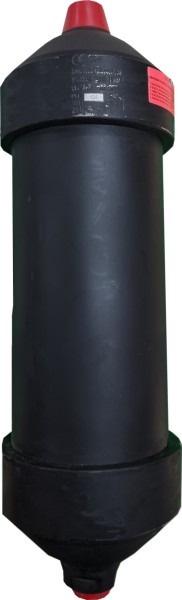

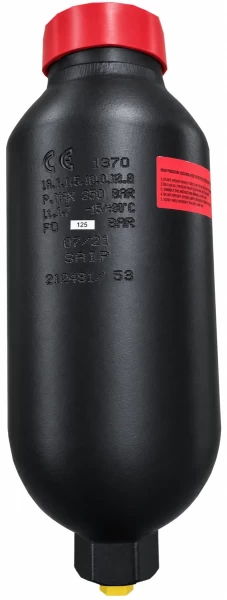

Демпфер пульсации SAIP L/LAV 3,0/250

Мембранный демпфер пульсаций SAIP L/LAV 3,0/250 предназначен для сглаживания пульсаций давления и гидравлических колебаний в системах высокого давления. Особенно актуален для установок на базе плунжерных насосов, для которых периодические пульсации потока являются характерной особенностью работы.

Гидропневматический принцип работы позволяет компенсировать изменения давления в напорной магистрали: демпфер принимает часть рабочей жидкости при повышении давления и возвращает её при снижении. Это позволяет уменьшить амплитуду пульсаций и динамические нагрузки на трубопроводы, рукава высокого давления, фитинги, клапаны, манометры и другие элементы системы.

Модель L/LAV 3,0/250 имеет номинальный объём 3,0 л и рассчитана на максимальное рабочее давление до 250 бар. Рабочая жидкость отделена от газовой полости мембраной из NBR. Газовая полость заполнена азотом (N₂), который выполняет функцию упругого элемента и обеспечивает работу гидропневматического демпфера.

Подключение со стороны рабочей жидкости - G3/4 с внутренней резьбой. Высота демпфера составляет 485 мм, диаметр корпуса - 114 мм. Масса - 10,5 кг.

Корпус изготовлен из углеродистой стали с защитным покрытием. Объём 3,0 л позволяет применять демпфер в производительных насосных агрегатах и системах, где требуется компенсация значительных пульсаций потока.

SAIP L/LAV 3,0/250 может применяться в аппаратах высокого давления, насосных агрегатах, испытательных стендах и стационарных системах на базе плунжерных насосов, работающих в пределах допустимых параметров демпфера.

Производитель: SAIP S.r.l., Италия
Серия: L / LAV
Исполнение: L/LAV 3,0/250
Объем: 3,0 л
Максимальное давление: 250 бар
Подключение: G3/4 внутр.
Материал мембраны: NBR
Газ: азот (N₂)

Габаритные и присоединительные размеры
